JUNS UST-BOXに収納されている機材は、配線や初期設定を行った状態でのお届けとなっていますが、何かの拍子に設定が崩れてしまうことがあります。今回は、ミキサーからの音声をSDIにエンデベットするADコンバータの設定について、ご説明します。

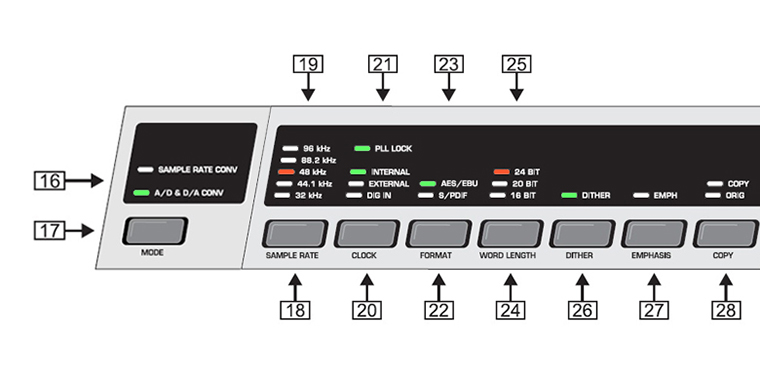

ミキサーまでは音声が問題ないはずなのに、配信ソフトや配信に音声が来ない場合、ADコンバータの設定がおかしくなってしまっている可能性があります。ラック・フロントに設置されている1UのADコンバータ設定が下記のとおりになっているかご確認いただき、設定が違ってしまっている場合は、図にあわせて変更してください。
[17] MODE → A/D & D/A CONV を点灯させてください
[18] SAMPLE RATE → 48KHz を点灯させてください
[20] CLOCK → INTERNAL を点灯させてください
[22] FORMAT → AES/EBU を点灯させてください
[24] WORD LENGTH → 24BIT を点灯させてください
[26] DITHER —特に変更はいりません
[27] EMPHASIS —特に変更はいりません
[28] COPY → 2つとも点灯させないでください
※その他の部分は、変更しなくてＯＫです。
その他、セットアップ方法や接続についてご不明な点がございましたら、お電話(03-5989-1705)もしくはサポートお問い合わせフォームよりご連絡ください。
